概述
工業控制／電廠／泵站／自動化系統基于Windows操作平臺
系統特點
1.采用面向?qū)ο蟮募夹g(shù)和方法進行系統設計和軟件實現。上位機可采用組態王、lntouch、Fl×（IFI×）等組態軟件。
系統結構
泵站建設有公有LCU柜及機組LCU柜，與前端測控裝置進行通訊，通訊的形式有開關量信號、模擬量信號等，同時PLC系統通過網絡模塊與上位系統進行數據交護。各串口通信智能設備通過通訊服務器進行串口與TCP/IP網絡的協議轉換，進入PLC系統。
泵前池水位、集水井水位、地下水監測井水位等監測建設。
，采用面向?qū)ο蟮募夹g(shù)和方法進行系統設計和軟件實現，結合國內外新的計算機軟硬件技術、電子技術
、網絡技術為工業控制系統開發的一種全新的分層分布式開放式綜合自動化系統，具有良好的可靠性、可擴充性和可移植性。系統適用于各種不同規模的綜合自動化和老設備主產線的技術改造，使工業控制的運行管理達到“少人管理”的水平。
2.遵循TCP/IP、SQL,ODBC、COM/DCOM、Active×、C＋＋、Office、IEC-1131-3等國際標準和被廣泛支持的軟件工具。
3.系統主要設備采用工業總線或以太網通訊，數據傳輸速率快，系統功能齊全，技術先進，操作簡便，維護量小。
4.良好的開放性、豐富方便的擴展能力。采用全球工控領域廣泛的PLC目牌，包括施耐德、GE,AB、西門子。
典型的泵站自控系統建設內容如下：
站內內高壓設備及線路、廠變、主變等微機保護裝置接入。
站內電量計量裝置撞入。
直流屏信息采集。
主變刀閘電狀態監測。
同步電機勵磁裝置采集。
電磁流量計信息采集。
進水口閥門位置監測。
出水管道壓力測量建設。

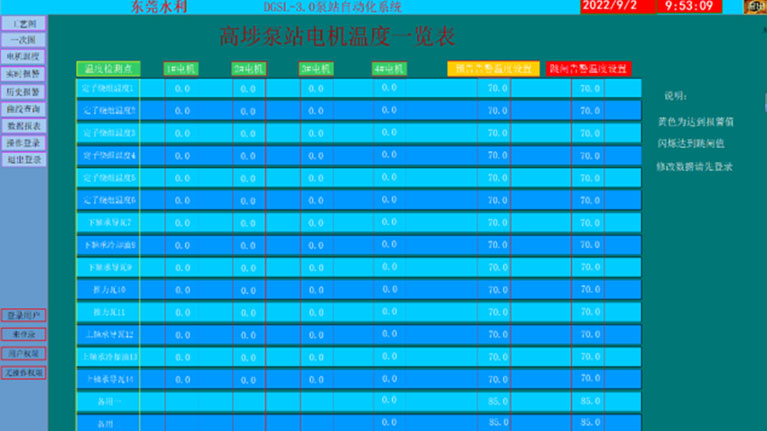

機組溫度監視建設。
電動機冷卻風機自控系統建設。
現地控制單元LCU建設。

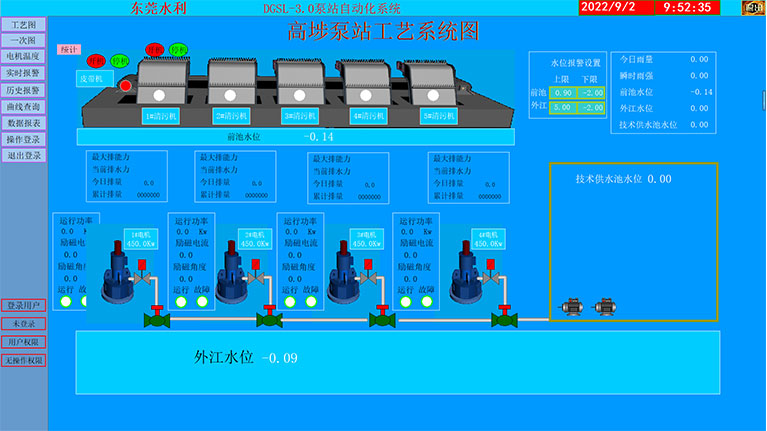

組態監控軟件系統建設。
泵站由站級計算機及數字通信網絡系統，與分布式的電氣、水測儀表等智能終端設備組成，最終形成：遙信、遙測、遙控、遙視為一體的綜合自動化泵站，同時設計過程滿足在線設備的自動／手動，遠動／就地操作功能。
