概述
綜合自動化系統是湖南艾德迅能結合多年的業內經驗、現場人員的使用需求和習慣，采用先進的通信技術
、圖形技術
、數據庫技術開發而戚，適用于變電站自動化
、發電站自動化、泵站自動化
、污水處理自動化等各行各業
。綜合自動化系統靈活的系統構成，使得其應用并不局限于上述行業自動化
。
綜合自動化系統，輕松滿足組網需求，可以很方便的實現多機并列，多機冗余，多機分工協作，采用光纖通信輕松實現遠程監視和控制。
系統組成
一.后臺功能模塊
1）圖形系統，以多種多樣，直觀的顯示備設備的運行狀態，運行參數，告警信息，設備存儲的設置參數，運行報表
。
2）數據庫系統，管理現場各設備的各種數據。
3）通信系統，與通信管理機進行通信，采集現場設備的各種數據
。
4）人機交互系統，提供工程師系統維護接口，提供人工控制改變現場設備運行狀態的接口。
5）打印系統，提供召喚和定時打印
，將運行記錄
、統計數據輸出到打印機
。

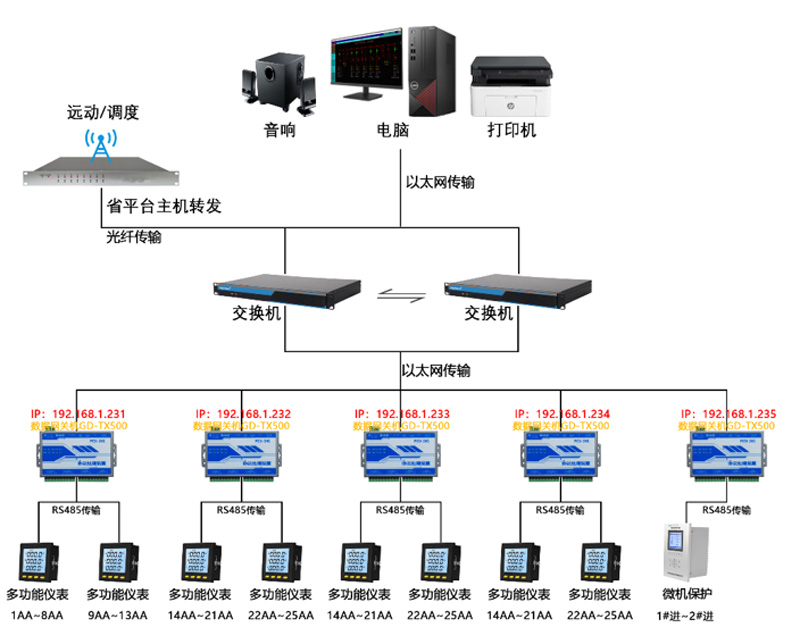

二.自動化系統網絡圖
綜合自動化系統根據現場情況和用戶的需求，有多種組網方式：
1）單機小系統
2）前后臺系統
3）中控室附近多機系統
4）遠程多機網絡系統
5）雙網冗余系統

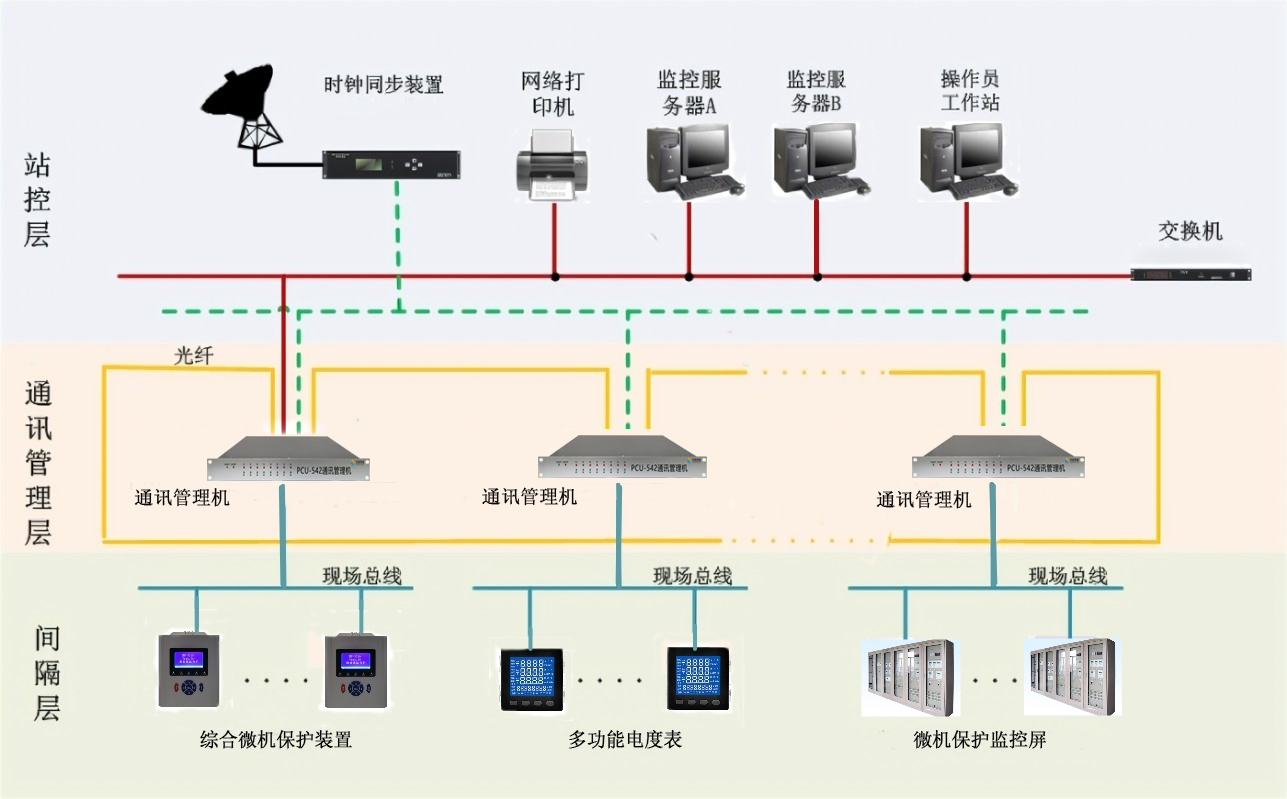

其中，中控室多機系統的網絡結構圖如下：
